滑動式離合器(滑離)簡介



這幾年許多新車款都已經陸續開始標配「滑動式離合器」，以下簡稱「滑離」，帶動了一股滑離風潮。國內有些改裝零件的店家，也開始販售滑離商品。甚至是在蝦皮、淘寶上，也有對岸商家上架販賣。許多車友來問香魚，凱宇皓月何時要推出滑離改裝品。

滑離被吵的如此沸沸揚揚，彷彿新世代神器一般。這東西真的有這麼神嗎？

或者只是一時的流行? 依香魚的死硬工程師個性，是一定要說個清楚才下結論的。



滑離的構造與原理

滑離的結構就是傳統的多片濕式離合器，疊加上一個超越離合器。

「多片濕式離合器」，就是我們一般檔車大量使用的離合器類型。利用彈簧的彈性頂住多片摩擦片，來傳遞動力。當駕駛拉住離合器拉桿，將彈簧適當壓縮，就可以調整傳遞到變速箱的力矩。

多片濕式離合器

而「超越離合器」這個名詞，可能有些人沒有聽過。其實動作就像是腳踏車的後齒盤一樣，只有踩踏施力的旋轉方向是會楔緊咬住的，當滑行的時候，軸心能自由轉(滑)動。

電發啟動盤就是一種超越離合器

檔車電發的啟動盤結構，也是一個超越離合器。啟動馬達帶動啟動盤大齒輪，以轉動曲軸的旋轉方向會楔合帶動。一旦引擎發動，曲軸開始自己旋轉時，啟動盤順向滑動，並不會反過來帶動大齒輪和馬達。

只不過滑動離合器因為是組合了上述兩種結構，所以有它獨特的動作特性。而不是像單純的超越離合器，只有咬合，或滑動的兩個狀態。

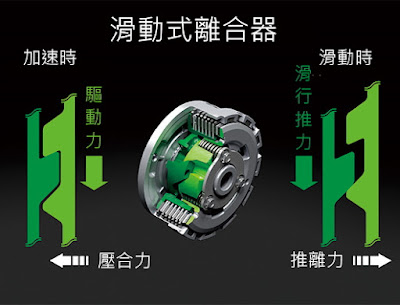

網路上搜尋到的下面這張解剖圖中，我們看到離合器內鼓上/下片標示為綠色的楔型斜面結構，就是超越離合器的滑動部分。淺綠色的上片連結外罩，也就是曲軸的驅動力，深綠色的下片則是連接變速箱主軸，輸出到變速箱。內鼓上/下片中間夾著摩擦片和鐵片，用摩擦力來將動力由外罩傳遞進內鼓。

當引擎在加速狀態時，如圖左側示意，淺綠色的驅動扭力較大，因為斜面的作用，會增加內鼓上下片壓合的力量，減少傳動能量的流失。

當油門放開，車輛滑行力反向拖動引擎剎車時，就如圖右側示意。如果滑行力與引擎剎車之間作用力夠大，斜面作用力足夠壓縮彈簧時，就會將內鼓上下片微微推鬆，降低摩擦片的傳動力，產生滑動效果。降低因為放油門或是降檔產生的瞬間引擎剎車頓挫感。

為什麼低檔位就不「滑」了

安裝滑離常見的疑惑還包括，在高檔位退檔的時候，比較會出現滑動的效果(能聽到「唰」一聲)。但是在低檔位退檔的時候，即使是退兩檔，轉速差異很大時放離合器，還是會被檔剎給「拉住」，說好的滑動效果咧? 為什麼?

如上一節內容所述，產生滑動的條件，是滑行推力和曲軸引擎剎車之間的反作用力「夠大」到足以推動彈簧。引擎剎車的扭矩是固定的，但是滑行產生的推力，會經過變速箱。變速箱在高檔位減速比較小，低檔位減速比較大。在滑行的時候，從輪子反向回來的力量會被變速箱反向作用，所以低檔位回傳的扭矩比高檔位小。當小到一個程度，滑動效果就停止了。

滑離比較輕手?

從外觀上來看，滑動離合器比較明顯的差別，就是比一般傳統離合器更少的彈簧數，通常是三個，這意味著比較輕的離合器手感。為何滑離可以使用較少的彈簧數? 真的比較輕? 請不要被眼見的假象欺騙了。

滑離通常只有三個彈簧，但不一定比較輕

傳統離合器的摩擦片壓合力，完全依賴彈簧的作用。也就是說，如果需要比較大的驅動扭矩不打滑，除了增加摩擦片數量以外，也要提高彈簧的總推力。例如提高彈簧的K值，或是增加彈簧的數量(五彈簧/六彈簧)。而更大的彈簧推力，也就帶來更重的操作手感副作用。

而滑離除了彈簧的推力以外，摩擦片也同時受到超越離合器斜面的疊加壓力。當引擎提供的扭矩越大，內鼓會夾得越緊。所以滑離的彈簧，只需要提供基礎推力即可。這也就是為什麼滑動式離合器，「可能」比較輕手的主要原因，但也並非「必然」。為了輕手而把彈性降低，是可能帶來副作用的。這邊賣個關子，放在最後解釋。

沒有完美的設計，只有最適合的

照上面的說法，滑離似乎很完美，但其實不盡然。譬如，越野車就不適合。因為滑離的半離合區間較窄，且不線性。

如上所述，滑離的傳動力同時受到彈簧推力，和斜面機構的效果疊加影響。也就是說，當離合器拉在半離合狀態時，騎士對於離合器拉桿的施力，除了要擠壓彈簧以外，還要同時對抗滑離斜面機構產生的推力。前者力道是線性的，但後者還會受到引擎轉速的影響。尤其是離合器拉桿越接近完全放開的狀態，可控性就越低。

需要隨時依靠離合器控制後輪推力的越野車不適合滑離

換句白話說，就是半離合的區間會比傳統離合器小，而且驅動力的控制也會比較不線性。這個特性對於街車或仿賽來說不是問題，但對於經常利用離合器來控制後輪驅動力的越野車來說，就是扣分項目了。

小排氣量引擎裝滑離意義不大

再來，200cc以下小排氣量的檔車，裝了滑離也比較沒意義。因為引擎剎車本來就不大，滑動效果出不來。動力也不至於大到傳統離合器抓不住。如果只是要輕手感，也有很多其他方式可以達成。

綜合以上，我們歸納出滑離的優缺點

優點：

1.    較輕的手感(不一定)。

2.    傳動扭矩大，大馬力車種或拖重不易打滑。

3.    高檔位降檔時，滑動效果能吸收部分引擎煞車，減少頓挫感，提高行車的穩定性。

缺點：

1.    半離合區間內，因超越離合器的作用，無法得到線性的操控特性。所以高頻率使用半離合駕駛的條件不適用，例如越野車。
這個缺點對於離合器大部分只在ON/OFF區操作的街車/仿賽，或是大排氣量大扭力車款來說，影響極小。

2.    應用在較小排氣量的引擎，由於引擎煞車扭矩很小，滑動效果不明顯。

甚麼車適合滑離?

1. 大馬力同時也有大引擎剎車的大排氣量車款
2. 高速運動型街車/仿賽
3. 車重較大的美式車款
4. 需要載重的多地型車ATV/UTV類也很適合

裝了不對的滑離會怎樣?

前面有提到，滑離的三個彈簧，只需要提供最基本的推力，讓離合器摩擦片進入靜摩擦狀態。其餘可以靠斜面作用力來補足。但是每一顆引擎的排氣量有高有低，扭矩特性也有差異。因此，滑離並不是一種可以隨意通用的零件。主要差異就在於彈簧總彈力的匹配，配正確了才能發揮應有效果。

彈力不足 – 當彈簧推力不足，即使離合器拉桿已經全放開了，但還是無法讓摩擦片進入靜摩擦狀態。要等到斜面作用力補上來，才讓離合器完全接合。但這一個短暫的動力傳遞時間差，就會讓騎士感覺每次起步時，甚至催放油門時都會頓一下或甚至聽到「叩」一聲。

彈力過大 – 彈簧推力過高，可能三彈簧就有四彈簧甚至五彈簧的手感，輕手的優點就沒了。因為彈簧推力夠，不需要斜面作用力，摩擦片就可以抓得很牢。但是因為彈簧推力太強了，就算是高檔位高速退檔，也不會有「滑動」的效果。既不輕手，又無法滑動，這組滑離的優點，就只剩下超強的驅動扭力。如果用在拖重用途(例如ATV/UTV)，或是直線加速，應該也挺適合。
